INTERTop分解写真

タッチパネルをはずして視認性大幅アップ!


まずはここから分解

ネジカバーはずし
INTERTop写真

まず、画面側の筐体のヒンジ近くにある、2本のネジをはずす必要があります。

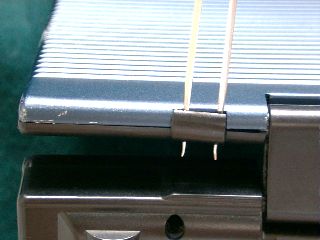

最初に、ネジを隠しているネジカバーをひっぱってはずします。


左右ネジカバー
INTERTop写真INTERTop写真

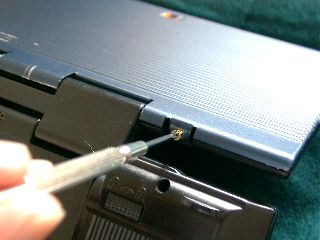

ネジカバーをはずすと、ネジが露出します。


アルミパネルはずし
INTERTop写真
はまっているツメを全てはずしていき、アルミパネルカバーをはずします。



液晶部分解体

作業部位
INTERTop写真

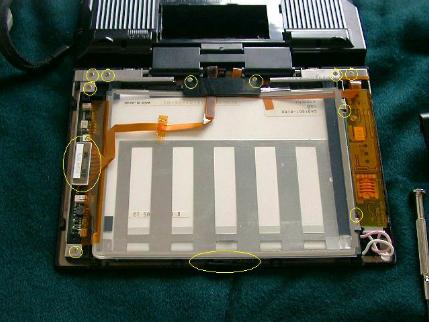

液晶のフレキコネクタをはずします。(画面左)
拡大写真の、印のついた10本のネジをはずします。
ネジ山をつぶさないように注意して、ネジを回します。


とめがねのバネ
INTERTop写真

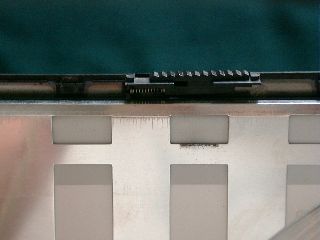

液晶の分解の際、フックについているバネが飛んでしまわないように注意が必要です。
あらかじめはずしておいた方が安全かもしれません。


液晶ユニットとりはずし
INTERTop写真

フレキシブルケーブルをとめているテープをそっとはがします。
この2本のフレキシブルケーブルをはずすと液晶ユニットが自由に動かせるようになります。


タッチパネル固定テープ
INTERTop写真INTERTop写真

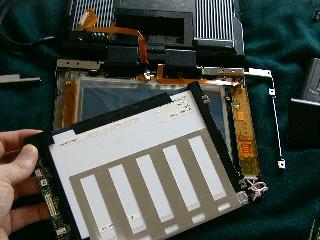

液晶ユニットを手前に倒すと、タッチパネルが露出します。
タッチパネルは橙色のテープでしっかりとまっているので、このテープを丁寧にすべてはがします。


タッチパネルとりはずし
INTERTop写真

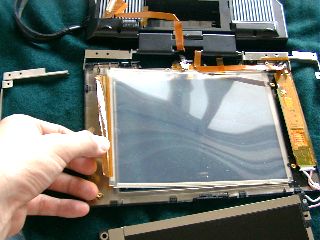

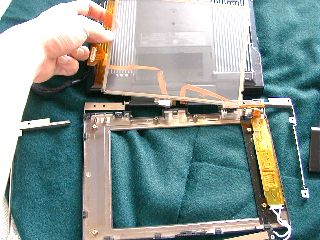

タッチパネルを浮かして、根元のフレキシブルケーブルを傷めないように本体側へ倒します。
これですべて分解されました。



分解完了

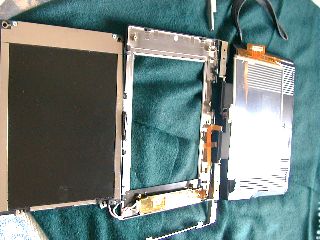

全景
INTERTop写真

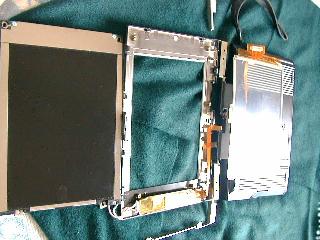

三枚におろされたINTERTop液晶部分



組み立て

タッチパネル収納
INTERTop写真INTERTop写真
タッチパネルは除去せずに、液晶の裏側に収納します。
液晶ユニットを先にはめ込みます。
液晶の上にタッチパネルをのせ、フレキシブルケーブルをテープ留めします。
各部品を元に戻してネジ止めします。


フレキコネクタ
INTERTop写真

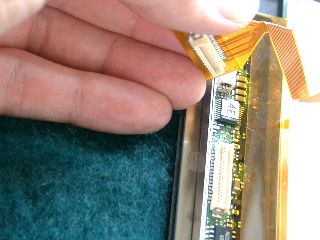

液晶のフレキコネクタを元通りはめます。


組み立て
INTERTop写真
ネジのゆるみがないか確認して、アルミパネルをとりつけます。



完成

組み立て完了
INTERTop写真

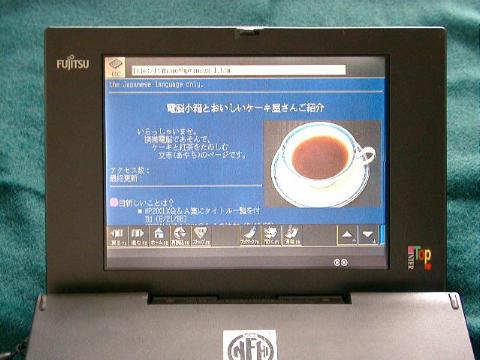

液晶を覆っていたタッチパネルがなくなり、画面が見やすくなりました。
